Компрессионные фитинги
Компрессионные фитинги применяются при монтаже систем водоснабжения, для присоединения трубопроводов небольших диаметров к домовым сетям, для создания систем орошения и распределения.
Компрессионный фитинг состоит из:
- гайка для зажима;
- цанга;
- кольцо компрессионное;
- кольцо для уплотнения;
- основание.
Использование фитингов
Компрессионные фитинги являются главными компонентами для соединения полиэтиленовых труб, имеющих невысокую плотность. В основном такие трубы используют для транспортировки питьевой воды и иных жидкостей. Материалы, из которых сделаны фитинги, обладают высокой устойчивостью к химическим веществам.
Преимущественно фитинги используют в домах с маленьким количеством этажей, то есть в основном в деревенской местности для систем водопровода и полива. Также фитинги необходимы для систем ирригации. Именно для них необходима возможность без всяких затруднений и в кротчайшие сроки делать монтаж труб. Кроме того, фитинги используется везде, где есть ПНД трубы – на различных предприятиях, фермерских и коммунальных хозяйствах.
Этапы монтажа труб с применением фитингов:
1. Обрезание труб. Подрезать необходимо строго под прямым углом.
2. Удаление заусенцев и закругление кромок. Делается это в одно время. Поверхность трубы, которая вставляется в фитинг, должна быть чистой и без дефектов.
3. Установка синей гайки. Сначала ее нужно снять с фитинга, потам одеть на трубу. Кольцо для зажима следует установить так, чтобы самая толстая его часть была направлена к концу трубы.
4. Вставка трубы в фитинг. Необходимо вставить ее до упора, а потом продвинуть кольцо для зажима также до упора.
5. Закручивание синей гайки.

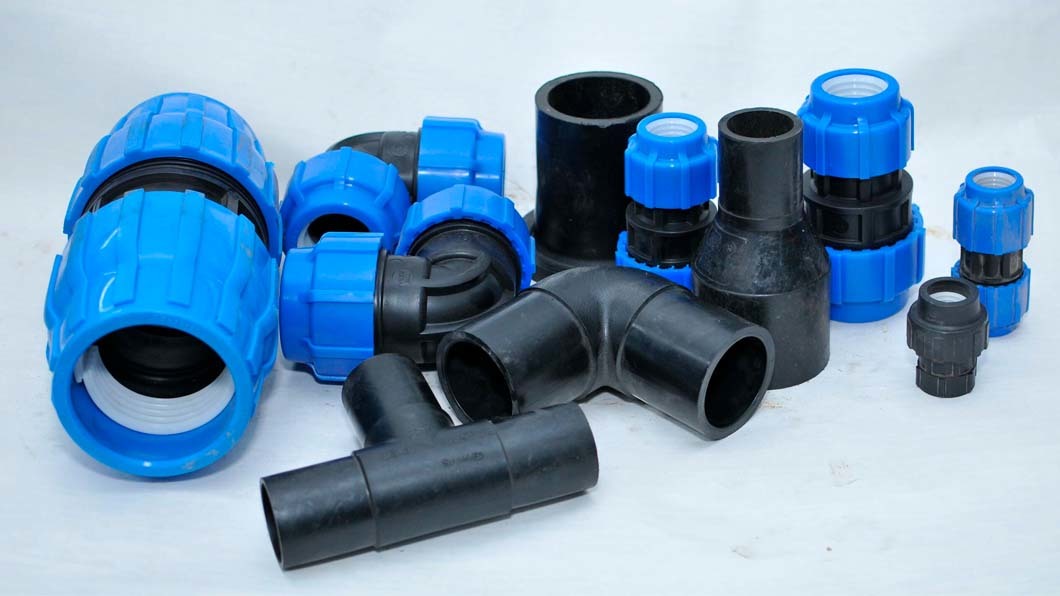

ПНД фитинги бывают следующих видов:
- муфта для соединения;
- муфта для перехода на другой диаметр;
- муфта для перехода на другую резьбу;
- тройник с резьбой;
- компрессионный тройник с равными сторонами;
- редукционный тройник;
- седелка для врезания в трубопровод;
- отвод;
- компрессионная заглушка;
- кран, имеющий выход на резьбу;
- фланцевое соединение.
Основные преимущества ПНД фитингов:
- соединение является очень прочным;
- водопроводную систему, которая скреплена ПНД фитингами, можно прокладывать в бетоне или в земле;
- материалы, из которых состоят фитинги, не подвержены ржавчине;
- монтаж делается просто и быстро;
- соединение надежно и долговечно.
